Aluminum Alloy Wire: Mga Grado, Properties, Aplikasyon at Gabay sa Pagkuha

Ano ba Aluminum Alloy Wire at Paano Ito Naiiba sa Purong Aluminum Wire?

Ang aluminyo haluang metal na wire ay isang materyal na konduktor na ginawa sa pamamagitan ng pagdaragdag ng mga kinokontrol na dami ng mga elemento ng haluang metal — pinakakaraniwang magnesium, silikon, bakal, tanso, o mga rare earth metal — sa isang base na aluminum matrix. Ang resulta ay isang wire na nagpapanatili ng likas na mababang density at resistensya ng kaagnasan ng aluminyo habang naghahatid ng makabuluhang pinahusay na lakas ng makunat, katatagan ng kondaktibiti, at pagganap ng pagkapagod.

Ang purong aluminum wire (1xxx series, 99% Al) ay may ultimong lakas ng tensile na halos 60–80 MPa , ginagawa itong hindi angkop para sa mga application na nagdadala ng pagkarga o mataas na panginginig ng boses. Ang mga karaniwang aluminum alloy wire grade na ginagamit sa serbisyong elektrikal at istruktura ay kinabibilangan ng:

• 1350-H19 — electrical-grade, malapit sa purong Al, na ginagamit sa mga overhead power conductor (ACSR, AAAC)
• 6101 / 6201 — Al-Mg-Si alloy, heat-treatable, tensile strength 295–330 MPa, malawakang ginagamit sa AAAC at ACAR conductors
• 5056 / 5154 — Al-Mg alloy, mahusay na corrosion resistance, karaniwan sa marine at automotive wiring harnesses
• 8000-serye (8030, 8176) — Al-Fe-Cu alloy, na inaprubahan ng NEC para sa pagbuo ng wire bilang isang kapalit na tanso

Ang pangunahing pagkakaiba ay nakasalalay sa microstructure: ang mga elemento ng alloying ay nagpapakilala ng mga yugto ng pagpapatigas ng ulan o pagpapalakas ng solid-solution na kulang sa purong aluminyo, na nagbibigay-daan sa mga inhinyero na ibagay ang lakas, creep resistance, at electrical conductivity para sa mga partikular na kinakailangan sa disenyo.

Mga Katangiang Mekanikal at Elektrikal: Ang Kailangang Malaman ng Mga Mamimili

Ang pagpili ng tamang aluminum alloy wire grade ay nangangailangan ng pagbabalanse ng dalawang katangian na kadalasang ipinagpalit sa isa't isa: electrical conductivity (sinusukat bilang porsyento ng IACS — International Annealed Copper Standard) at tensile strength. Inihahambing ng talahanayan sa ibaba ang mga markang may pinakakaugnay na komersyal:

Higit pa sa conductivity at lakas, tatlong karagdagang katangian ang tumutukoy sa pangmatagalang pagganap ng serbisyo:

• Paglaban sa kilabot — Sa ilalim ng matagal na tensile load, ang aluminum wire ay maaaring humaba sa paglipas ng panahon (gumapang), na nagiging sanhi ng paglubog ng konduktor sa mga overhead na linya. Ang mga haluang metal na may mga karagdagan ng Fe at Si (8030, 6201) ay nagpapakita ng makabuluhang mas mababang mga rate ng creep kaysa sa purong aluminyo.
• Paglaban sa pagkapagod — Ang vibration-induced fatigue cracking ay isang major failure mode sa mga overhead conductor. Ang 6201 at rare-earth-doped alloys ay nagpapakita ng mga limitasyon sa pagtitiis ng pagkapagod 30–50% mas mataas kaysa sa 1350-H19 sa mga katumbas na diameter.
• paglaban sa kaagnasan — Ang natural na alumina (Al₂O₃) na pelikula sa lahat ng aluminum alloy ay nagbibigay ng magandang proteksyon sa atmospera. Ang mga haluang metal na naglalaman ng Mg (serye ng 5xxx) ay pinakamahusay na gumaganap sa salt-spray at mga kapaligiran sa baybayin.

Mga Pangunahing Aplikasyon sa Mga Industriya

Ang aluminum alloy wire ay ginagamit sa mas malawak na hanay ng mga end market kaysa sa inaasahan ng karamihan sa mga mamimili. Ang bawat application ay naglalagay ng natatanging hanay ng mga pangangailangan sa mga katangian ng wire.

Power Transmission at Distribution

Ang pinakamalaking solong merkado para sa aluminyo haluang metal wire ay overhead kapangyarihan conductors. Ang All-Aluminum Alloy Conductors (AAAC) ay eksklusibong gumagamit ng 6201 stranded wire, na nag-aalok ng superior strength-to-weight ratio kumpara sa ACSR (steel-reinforced aluminum) sa mga span hanggang 500 m. Ang mga pandaigdigang pag-upgrade sa imprastraktura ng transmission, partikular sa Asia at Middle East, ay nagtutulak ng demand para sa high-strength na 6201 wire na may diameter na mula 2.0 mm hanggang 4.5 mm.

Mga Wiring ng Gusali at Konstruksyon

Kasunod ng mga dekada ng alalahanin tungkol sa mga pagkabigo sa koneksyon sa mas lumang purong aluminum wiring, 8000-series alloy wire (8030, 8176) ay binuo upang maalis ang mga problemang ito. Artikulo 310 ng NEC at UL 83 ngayon ay tahasang naglilista ng 8000-series na haluang metal bilang isang aprubadong materyal ng conductor para sa mga branch circuit sa mga gusaling tirahan at komersyal. Ang conductivity nito ay tumutugma sa 1350-grade na aluminyo, habang ang pinabuting ductility at creep resistance nito sa mga terminal ay ginagawa itong isang cost-effective na kapalit para sa copper, na nagkakahalaga ng halos 3–4× higit pa bawat kilo .

Mga Wiring Harness ng Automotive at EV

Ang pagbabawas ng timbang ay isang pangunahing priyoridad para sa mga automotive OEM. Ang pagpapalit ng tanso ng aluminum alloy wire sa mga body harness at mga interconnect ng baterya ay maaaring mabawasan ang bigat ng harness sa pamamagitan ng 40–48% . Ang hamon ay ang pagkamit ng sapat na flexibility sa maliliit na gauge (0.35–0.5 mm²), kaya naman ang Al-Fe-Cu at Al-Mg-Si micro-alloys na may espesyal na proseso ng pagguhit at pagsusubo ay ginagamit sa halip na mga karaniwang grado. Inilipat ng Tesla, Toyota, at ilang European OEM ang mga high-current na cable ng baterya sa aluminum alloy wire sa kanilang mga EV lineup.

Welding at Additive Manufacturing

Ang ER4043 at ER5356 aluminum alloy welding wire ay ang dalawang pinaka-tinatanggap na tinukoy na filler materials para sa MIG/TIG welding ng aluminum structures. Ang ER4043 (Al-Si) ay gumagawa ng mas mababang crack sensitivity at isang mas malinaw na profile ng bead; Ang ER5356 (Al-Mg) ay naghahatid ng mas mataas na lakas ng tensile sa weld zone ( ~260 MPa kumpara sa ~190 MPa para sa ER4043) at ito ang gustong pagpipilian para sa marine at structural welds. Ang parehong mga pamilya ng alloy ay ginagamit na ngayon bilang feedstock wire sa wire-arc additive manufacturing (WAAM) para sa malalaking bahagi ng aerospace at tooling.

Proseso ng Paggawa: Mula Rod hanggang Final Wire

Ang pag-unawa kung paano ginagawa ang aluminum alloy wire ay nakakatulong sa mga mamimili na suriin ang mga claim sa kalidad at tukuyin ang mga tamang parameter ng produkto.

1. Alloying at paghahagis — Ang mga aluminyo ingot ay natutunaw sa induction o gas-fired furnaces. Ang mga alloying na elemento ay idinaragdag sa mga tumpak na ratio, na-degassed gamit ang nitrogen o argon flux upang alisin ang hydrogen porosity, at inihagis sa baras sa pamamagitan ng tuluy-tuloy na paghahagis (Properzi o Conform process) sa diameter na 9–20 mm.
2. Mainit na lumiligid — Ang cast rod ay agad na pinainit sa 400–500 °C sa pamamagitan ng isang serye ng mga rolling pass upang pinuhin ang istraktura ng butil at makamit ang target na diameter ng baras (karaniwang 9.5 mm para sa wire drawing feedstock).
3. Pagguhit ng kawad — Ang rod ay iginuhit sa pamamagitan ng tungsten carbide o diamond dies sa maraming pass, na unti-unting binabawasan ang diameter. Ang intermediate annealing sa 300–380 °C ay inilalapat kung kinakailangan upang maibalik ang ductility sa pagitan ng mga yugto ng pagguhit.
4. Paggamot ng init (temperatura) — Para sa heat-treatable alloys (6xxx, 2xxx), ang solution heat treatment na sinusundan ng artificial aging (T6, T81) ay bubuo ng precipitation-hardened microstructure na nagbibigay sa wire ng mga huling mekanikal na katangian nito.

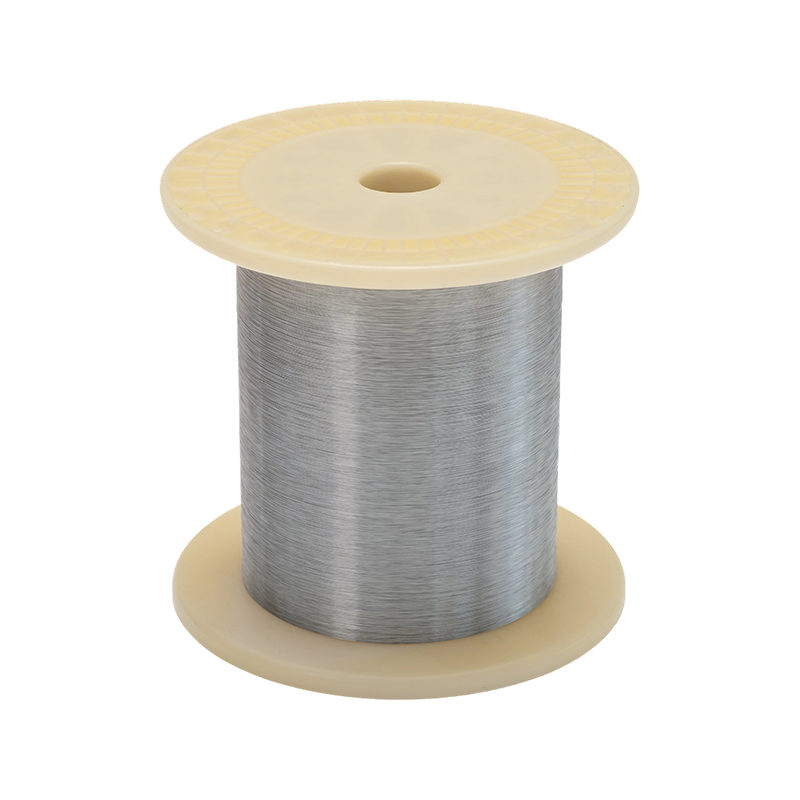

5. Surface treatment at spooling — Maaaring makatanggap ang wire ng isang light oil coating para sa corrosion protection o isang tin/zinc plating para sa connector compatibility, pagkatapos ay idikit sa mga spool o coils sa bigat na tinukoy ng customer.

Kabilang sa mga pangunahing checkpoint ng kalidad ang komposisyon ng kemikal (OES spectrometry), tensile testing bawat ASTM B557, pagsukat ng resistivity bawat ASTM B193, at inspeksyon sa ibabaw para sa mga die mark o mga tahi na lumilikha ng mga site ng pagsisimula ng pagkapagod.

Paano Kumuha ng Aluminum Alloy Wire: Mga Pamantayan, Mga Detalye, at Pagsusuri ng Supplier

Ang mga procurement team na kumukuha ng aluminum alloy wire sa unang pagkakataon — o lumilipat ng mga supplier — ay dapat sumangguni sa mga sumusunod na pamantayan upang maiangkla ang kanilang mga teknikal na detalye:

• ASTM B396 / B397 — Concentric-lay stranded 6201-T81 alloy conductor
• ASTM B800 / B801 — 8000-series na alloy wire para sa mga aplikasyon ng gusali
• IEC 62004 — Thermal-resistant aluminum alloy wire para sa mga overhead conductor
• AWS A5.10 — Bare aluminum at aluminum-alloy welding electrodes at rods
• GB/T 23308 — Pambansang pamantayan ng China para sa aluminum alloy wire na ginagamit sa mga overhead conductor (may kaugnayan para sa Asia-Pacific supply chain sourcing)

Kapag sinusuri ang mga supplier, humiling mill test certificates (MTC) na kinabibilangan ng numero ng init/lot, komposisyon ng kemikal, mga resulta ng pagsusulit sa makunat at pagpahaba, at data ng resistivity. Ire-refer ng mga kagalang-galang na producer ang third-party na laboratory accreditation (ISO/IEC 17025) para sa kanilang in-house na pagsubok. Para sa mataas na volume o kritikal na mga aplikasyon, isaalang-alang ang pag-aatas sa nasaksihang factory acceptance testing (FAT) o third-party na inspeksyon sa mill bago ang pagpapadala.

Ang mga oras ng lead para sa mga karaniwang marka (1350, 8030, 6201) ay karaniwang mula sa 4–8 na linggo dating gumagana para sa mga order na higit sa 5 MT. Maaaring mangailangan ng 10–16 na linggo ang mga custom na komposisyon ng haluang metal, hindi karaniwang diameter, o espesyalidad na temper at minimum na dami ng order na 2–5 MT bawat laki.
